Montaż oprawy tunelowej krok po kroku: na sufit, na zwieszaku i w ciągu świetlnym

Jakie narzędzia i materiały są potrzebne do montażu oprawy tunelowej?

Przed montażem warto zapoznać się z instrukcją montażu i kartą katalogową oprawy oraz z projektem oświetlenia, który określa miejsca, wysokość i sposób mocowania. W tunelach i obiektach przemysłowych oprawy mocuje się zwykle do betonu, dlatego do montażu potrzebne są:

• kotwy lub kołki rozporowe przeznaczone do betonu, najlepiej ze stali nierdzewnej, odpornej na korozję,
• uchwyty montażowe, wsporniki lub zwieszaki dostarczane przez producenta albo zalecane w instrukcji,
• wiertarka udarowa z wiertłami do betonu oraz klucze dynamometryczne do dokręcenia mocowań z wymaganą siłą,
• przewody zasilające o przekroju zgodnym z projektem oraz dławnice zapewniające szczelność wprowadzenia kabla,
• poziomica lub niwelator laserowy do wyznaczenia linii montażu,
• miernik do sprawdzenia połączeń elektrycznych po montażu.

W tunelach drogowych elementy mocujące muszą być odporne na wilgoć, sól drogową i spaliny, dlatego zwykle stosuje się stal nierdzewną. Z tego samego powodu oprawy tunelowe mają obudowy o wysokiej szczelności i odporności mechanicznej. Przykładem są oprawy ewakuacyjne z serii INDUST w ofercie TM Technologie https://tmtechnologie.pl/produkty?subcategory=815, wykonane ze stali nierdzewnej stabilizowanej tytanem, o stopniach ochrony IP66/IP69 i odporności na uderzenia IK08.

Jak zamontować oprawę tunelową bezpośrednio na suficie?

Montaż bezpośredni, na suficie lub na ścianie, to najczęstszy sposób instalacji opraw w tunelach i halach. Pracę zaczyna się od wyznaczenia miejsca montażu zgodnie z projektem i sprawdzenia, czy w podłożu nie przebiegają instalacje, które można uszkodzić podczas wiercenia. Następnie wierci się otwory według rozstawu podanego w instrukcji, osadza kotwy i mocuje uchwyt montażowy lub bezpośrednio obudowę oprawy.

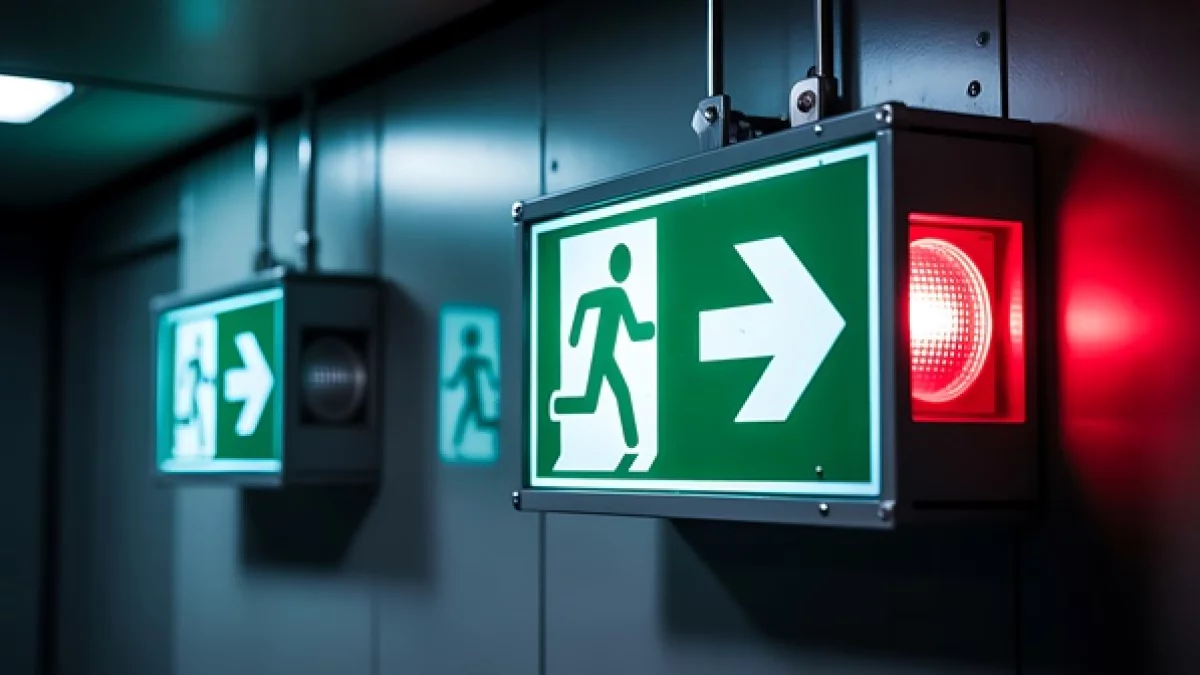

Mocowania trzeba dokręcić z siłą zalecaną przez producenta. Zbyt słabe połączenie może się poluzować pod wpływem drgań od ruchu pojazdów, a zbyt mocne może uszkodzić obudowę lub uszczelkę. Oprawa powinna przylegać do podłoża zgodnie z instrukcją, tak aby nie powstały szczeliny, przez które woda mogłaby dostać się do wnętrza. W przypadku opraw ewakuacyjnych z piktogramem ważne jest też ustawienie znaku tak, aby był widoczny z kierunku, z którego nadchodzą osoby ewakuujące się.

Jak zamontować oprawę tunelową na zwieszakach?

Montaż na zwieszakach stosuje się tam, gdzie oprawa ma znaleźć się niżej niż strop, na przykład w wysokich halach lub w miejscach, w których pod sufitem biegną inne instalacje. Pozwala on ustawić oprawę na wysokości wynikającej z projektu, niezależnie od wysokości pomieszczenia. Montaż przebiega w kilku krokach:

1. osadzenie kotew i uchwytów zwieszaków w stropie,
2. zamocowanie zwieszaków, na przykład linek stalowych lub prętów, o nośności dobranej do masy oprawy,
3. połączenie zwieszaków z uchwytami oprawy,
4. wypoziomowanie oprawy przez regulację długości zwieszaków,
5. poprowadzenie i zamocowanie przewodu zasilającego tak, aby nie był naprężony i nie przenosił ciężaru oprawy.

W tunelach drogowych zwieszone oprawy narażone są dodatkowo na podmuchy powietrza wywołane ruchem pojazdów i wentylacją. Dlatego zwieszaki i mocowania muszą być dobrane z odpowiednim zapasem nośności i zabezpieczone przed samoczynnym luzowaniem.

Jak połączyć oprawy tunelowe w ciąg świetlny?

Ciąg świetlny to szereg opraw zamontowanych w jednej linii, często stosowany w oświetleniu podstawowym tuneli i długich hal. Montaż zaczyna się od wyznaczenia osi ciągu, najlepiej za pomocą niwelatora laserowego, bo nawet niewielkie odchylenia są dobrze widoczne na długim odcinku. Oprawy mocuje się w odstępach określonych w projekcie oświetlenia, które zapewniają wymagane natężenie i równomierność światła.

Oprawy w ciągu można zasilać z jednej linii, przeprowadzając przewód od oprawy do oprawy przez dławnice lub z wykorzystaniem puszek rozgałęźnych, jeśli dopuszcza to instrukcja producenta. Przy takim połączeniu trzeba zwrócić uwagę na łączne obciążenie obwodu i spadek napięcia na końcu linii. W ciągach opraw ewakuacyjnych, zasilanych z centralnej baterii, stosuje się przewody o odporności ogniowej, które zapewniają zasilanie także podczas pożaru.

Jak podłączyć oprawę tunelową do instalacji elektrycznej?

Podłączenie oprawy powinna wykonać osoba z uprawnieniami elektrycznymi, po odłączeniu zasilania obwodu. Oprawę zasila się zwykle przewodem trójżyłowym z żyłą fazową, neutralną i ochronną PE, a przekrój przewodu dobiera się zgodnie z projektem. Oprawy awaryjne z własnym akumulatorem wymagają stałego zasilania do ładowania baterii, dlatego zasila się je z obwodu, który nie jest wyłączany razem z oświetleniem podstawowym.

Szczególną uwagę trzeba zwrócić na szczelność. Przewód wprowadza się do oprawy przez dławnicę dobraną do jego średnicy i dokręca ją tak, aby uszczelka ściśle obejmowała kabel. Niewykorzystane otwory należy zaślepić. Źle uszczelnione wprowadzenie kabla to najczęstsza przyczyna przedostawania się wilgoci do wnętrza oprawy, nawet jeśli sama obudowa ma wysoki stopień ochrony IP.

Jak sprawdzić poprawność montażu i działania oprawy tunelowej?

Po zakończeniu montażu instalację trzeba sprawdzić, a wyniki pomiarów udokumentować w protokole. Kontrola obejmuje:

• sprawdzenie stabilności mocowań i ustawienia opraw zgodnie z projektem,
• kontrolę szczelności dławnic, zaślepek i pokryw obudowy,
• pomiar ciągłości przewodu ochronnego PE i rezystancji izolacji,
• sprawdzenie napięcia na końcu najdłuższych obwodów,
• test działania w trybie awaryjnym przez symulację zaniku zasilania podstawowego,
• sprawdzenie widoczności piktogramów i działania migającej diody LED, jeśli oprawa ją ma.

Po uruchomieniu oprawy ewakuacyjne powinny przejść pełny cykl ładowania akumulatorów, a dopiero potem test czasu pracy w trybie awaryjnym. Dalsza eksploatacja wymaga regularnych przeglądów i testów zgodnie z normą PN-EN 50172 oraz instrukcją producenta.
